آی‌سی ۷۴۳۲ یکی از آی‌سی‌های پرکاربرد در الکترونیک دیجیتال است که شامل چهار گیت OR دو ورودی مستقل می‌باشد. این آی‌سی در خانواده TTL (Transistor-Transistor Logic) قرار دارد و در مدارهای منطقی، آموزشی و صنعتی استفاده گسترده‌ای دارد.

معرفی آی‌سی ۷۴۳۲

نام کامل: Quad 2-Input OR Gate

خانواده: TTL

ولتاژ کاری: ۵ ولت

تعداد گیت‌ها: ۴ گیت OR

تعداد ورودی هر گیت: ۲

پکیج رایج: DIP-14

هر گیت OR در این آی‌سی به‌صورت مستقل عمل می‌کند و می‌تواند در بخش‌های مختلف یک مدار دیجیتال استفاده شود.

عملکرد گیت OR

گیت OR زمانی خروجی ۱ منطقی می‌دهد که حداقل یکی از ورودی‌ها ۱ باشد.

جدول درستی (Truth Table) گیت OR:

پایه‌های آی‌سی ۷۴۳۲ (Pinout)

آی‌سی ۷۴۳۲ دارای ۱۴ پایه است:

• پایه ۷: GND (زمین)
• پایه ۱۴: Vcc (5V)

چهار گیت OR به‌صورت زیر توزیع شده‌اند:

• Gate 1: پایه‌های ۱، ۲ → خروجی ۳
• Gate 2: پایه‌های ۴، ۵ → خروجی ۶
• Gate 3: پایه‌های ۹، ۱۰ → خروجی ۸
• Gate 4: پایه‌های ۱۲، ۱۳ → خروجی ۱۱

مشخصات الکتریکی مهم

• ولتاژ تغذیه (Vcc): ۴.۷۵V تا ۵.۲۵V
• سطح منطقی ۰: ۰ تا ۰.۸ ولت
• سطح منطقی ۱: ۲ تا ۵ ولت
• جریان مصرفی: نسبتاً بالا (در مقایسه با CMOS)
• تاخیر انتشار (Propagation Delay): حدود ۱۰ نانوثانیه
• فناوری ساخت: TTL

آی‌سی ۷۴۳۲ با فناوری TTL ساخته شده است:

• استفاده از ترانزیستورهای BJT
• سرعت مناسب
• مصرف توان بیشتر نسبت به CMOS
• نویزپذیری کمتر از CMOS

کاربردهای آی‌سی ۷۴۳۲

• طراحی مدارهای منطقی OR
• ترکیب سیگنال‌های دیجیتال
• سیستم‌های کنترلی ساده
• مدارهای آموزشی و آزمایشگاهی

پیاده‌سازی تصمیم‌گیری منطقی در سیستم‌های دیجیتال

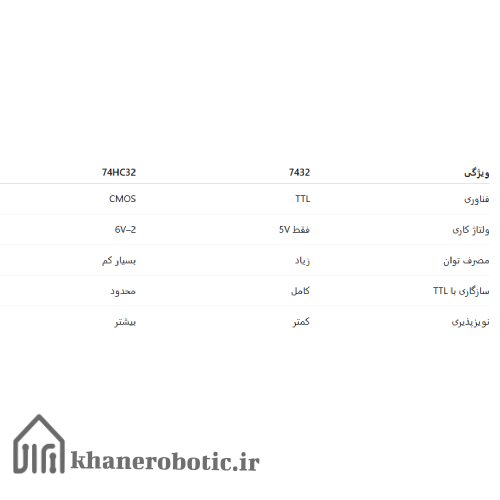

مقایسه ۷۴۳۲ با نسخه CMOS (74HC32)

در طراحی‌های جدید معمولاً ۷۴HC32 جایگزین ۷۴۳۲ می‌شود.

مزایا و معایب

مزایا:

• ساده و قابل فهم
• مناسب آموزش
• سرعت مناسب

معایب:

• مصرف توان بالا
• فقط ولتاژ ۵V
• قدیمی‌تر نسبت به CMOS

نکات مهم در طراحی

• ورودی‌های بدون استفاده را رها نکنید. (به ۰ یا ۱ متصل شوند.)
• حتماً تغذیه ۵V پایدار استفاده شود.
• برای مدارهای کم‌مصرف، نسخه CMOS توصیه می‌شود.

جمع‌بندی

آی‌سی ۷۴۳۲ یک گیت OR چهارگانه از خانواده TTL است که نقش مهمی در آموزش و مدارهای دیجیتال کلاسیک دارد. با وجود ظهور آی‌سی‌های CMOS، این آی‌سی همچنان به‌عنوان یک مرجع آموزشی و پایه در منطق دیجیتال شناخته می‌شود.
