معرفی و دیتا شیت LM324

دیتا شیت LM324 | معرفی آی‌سی LM324

دیتا شیت LM324 | آی‌سی LM324 یکی از پرکاربردترین تقویت‌کننده‌های عملیاتی (Operational Amplifier) در دنیای الکترونیک است. این آی‌سی شامل چهار اپ‌امپ مستقل در یک پکیج واحد است و به دلیل قیمت پایین، مصرف انرژی کم و قابلیت کار با تغذیه تک‌منبعی، در پروژه‌های صنعتی، آموزشی و DIY بسیار محبوب است. جهت آشنایی بیشتر و دانلود دیتا شیت با آموزشگاه خانه رباتیک ایران همراه باشید.

LM324 نخستین‌بار توسط Texas Instruments معرفی شد و امروزه توسط شرکت‌های مختلفی تولید می‌شود.

ویژگی‌های اصلی LM324 (طبق دیتاشیت)

مهم‌ترین مشخصات فنی این آی‌سی عبارت‌اند از:

• شامل ۴ تقویت‌کننده عملیاتی مستقل
• قابلیت کار با تغذیه تک‌قطبی (Single Supply) یا دو‌قطبی
• محدوده ولتاژ تغذیه:

تک‌منبع: ۳V تا ۳۲V

دو‌منبع: ±۱.۵V تا ±۱۶V

• مصرف جریان بسیار کم
• ورودی‌ها قابلیت رسیدن به زمین (Ground) را دارند.
• مناسب برای کاربردهای آنالوگ عمومی

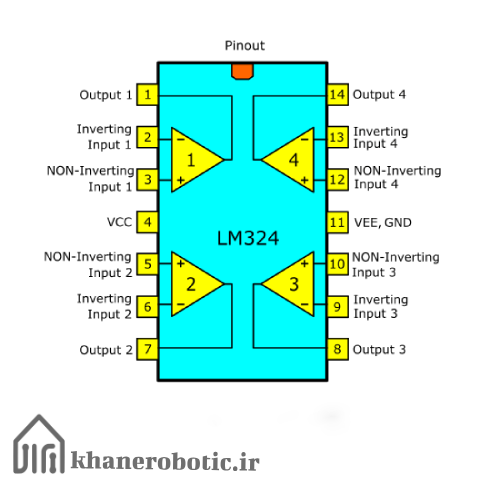

پایه‌ها (Pin Configuration)

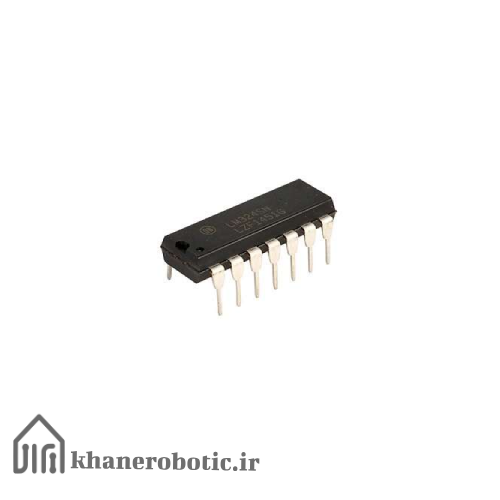

LM324 معمولاً در پکیج DIP-14 یا SOIC-14 عرضه می‌شود.

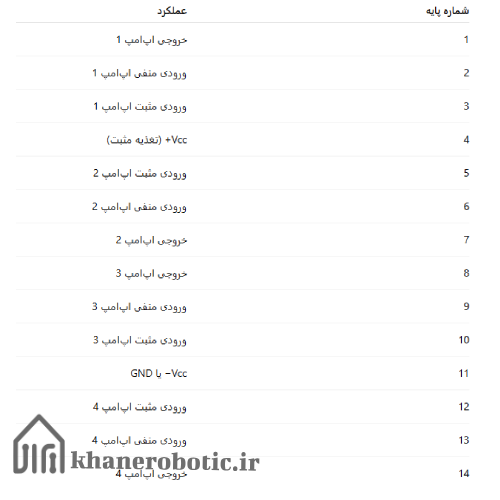

توضیح پایه‌ها:

ساختار داخلی LM324

در داخل LM324 هر اپ‌امپ شامل:

• جفت ترانزیستور تفاضلی در ورودی
• طبقه تقویت ولتاژ
• طبقه خروجی با مصرف توان کم

نکته مهم دیتاشیت:
خروجی‌ها نمی‌توانند کاملاً به Vcc+ برسند، ولی می‌توانند تقریباً به زمین نزدیک شوند.

بررسی دقیق مشخصات الکتریکی (Electrical Characteristics)

بهره ولتاژ (Open Loop Gain)

مقدار معمول: ۱۰۰ dB

نشان‌دهنده قدرت تقویت بسیار بالا در حالت حلقه باز

پهنای باند (Bandwidth)

Unity Gain Bandwidth ≈ ۱ MHz

برای کاربردهای صوتی و کنترلی مناسب است.

برای فرکانس‌های بالا (RF) مناسب نیست.

 Slew Rate

مقدار معمول: ۰.۵ V/µs

یعنی تغییرات ولتاژ خروجی نسبتاً آهسته است.

برای سیگنال‌های سریع محدودیت ایجاد می‌کند.

ولتاژ آفست ورودی

حدود ۲ mV (typical)

در کاربردهای دقیق باید جبران شود.

محدوده ولتاژ ورودی و خروجی
ورودی:

ورودی‌ها می‌توانند از GND تا (Vcc+ − ۱.۵V) کار کنند.

این ویژگی برای تغذیه تک‌منبعی بسیار مهم است.

خروجی:

خروجی می‌تواند تا نزدیکی GND پایین بیاید.

اما معمولاً نمی‌تواند به Vcc+ برسد (حدود ۱.۲ تا ۱.۵ ولت کمتر).

مزایا و معایب LM324

مزایا:

• قیمت بسیار پایین
• مصرف توان کم
• تغذیه تک‌منبعی
• چهار اپ‌امپ در یک آی‌سی
• مناسب آموزش و پروژه‌های عمومی

معایب:

•  Slew Rate پایین
•  نویز بیشتر نسبت به اپ‌امپ‌های دقیق
•  مناسب نبودن برای فرکانس‌های بالا
•  خروجی Rail-to-Rail نیست

کاربردهای رایج LM324

LM324 در مدارهای زیادی استفاده می‌شود، از جمله:

• تقویت‌کننده سیگنال سنسورها
• فیلترهای فعال (Low-pass, High-pass)
• مقایسه‌کننده ولتاژ (Comparator ساده)
• تقویت‌کننده صوتی ساده
• مدارهای کنترلی صنعتی
• مدارهای آشکارساز سطح ولتاژ
• منابع تغذیه و فیدبک ولتاژ

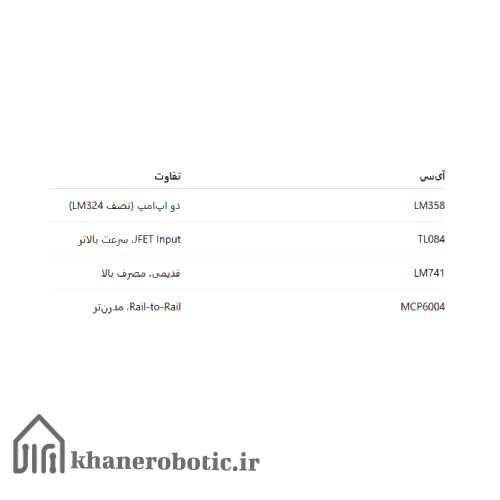

مقایسه LM324 با آی‌سی‌های مشابه

نکات مهم طراحی (طبق دیتاشیت)

• همیشه از خازن بای‌پس (۰.۱µF) نزدیک پایه تغذیه استفاده کنید.
• خروجی را مستقیماً به بارهای سنگین وصل نکنید.
• برای دقت بالا، آفست و نویز را در نظر بگیرید.
• از آن به‌عنوان Comparator حرفه‌ای استفاده نکنید.

جمع‌بندی

آی‌سی LM324 یک انتخاب عالی برای:

• پروژه‌های آموزشی
• مدارهای آنالوگ عمومی
• سیستم‌های کم‌مصرف
• طراحی‌های ساده و اقتصادی

اگرچه برای کاربردهای دقیق و پرسرعت محدودیت دارد، اما همچنان یکی از محبوب‌ترین اپ‌امپ‌های دنیا است.
